H81DA1-主板定制

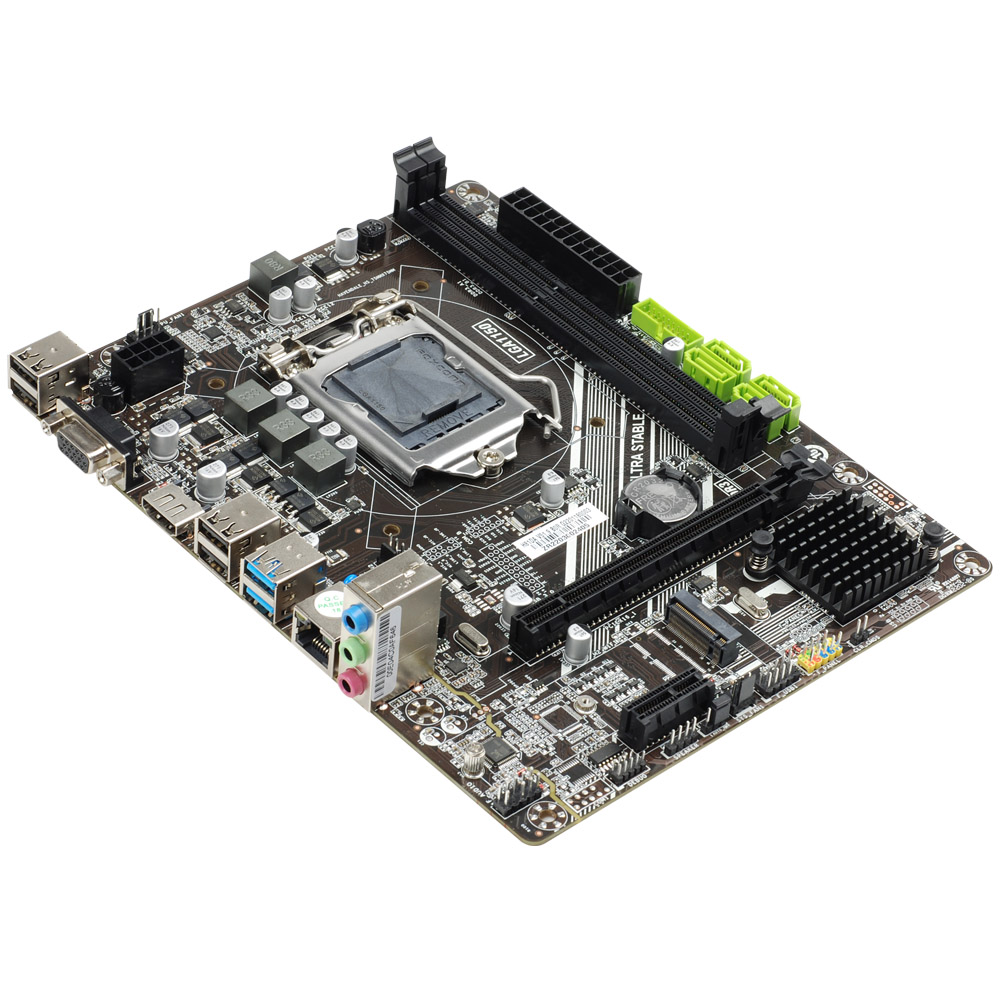

H81DA1

采用 Intel H81芯片组，支持英特尔第4代酷睿 i7/ i5/ i3/奔腾/赛扬处理器，支持M.2插槽，DDR3内存，PCIE-X16，PCIE-X1，SATA 3.0，USB 3.0

LGA1150插槽适用于英特尔第4代酷睿® i7/酷睿® i5/酷睿® i3 处理器

这款主板支持采用LGA1150 封装的最新英特尔第4代酷睿 i7/酷睿 i5/酷睿 i3/奔腾/赛扬处理器，

英特尔 H81高速芯片组

英特尔 H81高速芯片组，支持最新的1150 插槽英特尔第4代酷睿 i7/酷睿 i5/酷睿 i3 处理器。

M.2插槽

支持M.2 Slot（Key M），支持2242/2260/2280类型存储设备。

双通道DDR3 1600 MHz(超频)的内存架构

支持双通道DDR3 1600MHz的内存架构, 提供需要高内存资源的应用程序极佳效能表现.

PCI Express 界面

革命性的PCI Express接口提供各种使用设备具弹性的带宽。PCI-Ex16图形显示接口带给您绝佳的影像感受。

SATA 6Gb/s

此主板采用Serial ATA 6Gb/s 储存接口，传输带宽每秒高达6Gb，可支持新一代Serial ATA硬盘或其他数据储存设备，使数据存取效能更佳。

USB 3.0高速端口

USB2.0提供了高达640Mbps数据传输速率，支持热插拔，向下兼容USB 2.0标准，方便连接各种USB接口设备。

百兆/千兆以太网络连接（标配百兆，可选配千兆）

提供给价值取向的消费者高品质百兆、千兆以太网络效能，其高速、稳定的特性最适用于现今的宽频时代

中央处理器	支持英特尔® 第4代酷睿 i7/酷睿 i5/酷睿 i3/奔腾/赛扬处理器
芯片组	英特尔® H81
内存	2 x DDR3 1333/1600 MHz 内存插槽, 容量可达16GB
图形显示	支持英特尔® HD 集成显卡支持显示输出: HDMI/VGA 接口
扩展槽<	1 x PCIe x16 3.0/2.0 扩展卡插槽 1 x PCIe x1 2.0 扩展卡插槽
存储功能	1 x M.2 插槽, 支持2260/2280 SSD 4 x SATA 6Gb/s 接口
网络功能	Realtek网卡, 1 x 百兆网卡（可选配千兆网卡）
音效	Realtek ALC 6声道声卡
USB 接口	4 x USB 3.0连接端口 (2 个位于后侧面板, 蓝色, 2 个位于主板中央) 6 x USB 2.0/1.1 连接端口 (4 个位于后侧面板, 黑色，2个位于主板中央)

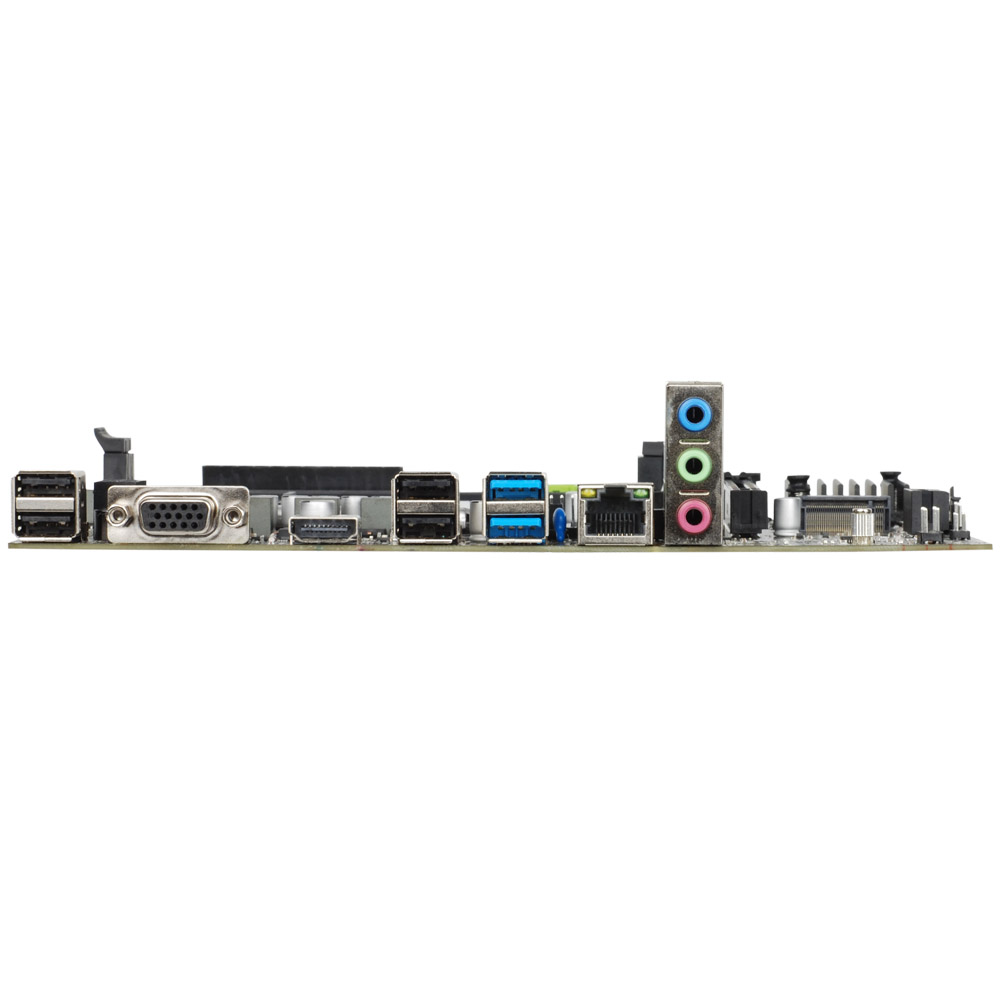

背板 I/O 接口	1 x VGA接口 1 x HD高清接口 1 x LAN (RJ45) 接口 2 x USB 3.1 Gen 1 接口(蓝色) 4 x USB 2.0 接口 3 x 音频插孔
内部 I/O 接口	1 x USB 3.0 插针，可扩展2 组外接式 USB 3.0 接口 1 x USB2.0 插针，可扩展 2组外接式 USB 2.0 接口 4 x SATA 6Gb/s设备连接插座 1 x 4 -pin 中央处理器风扇电源插槽 1 x 4 -pin机箱风扇接口 1 x 24-pin 主板电源插槽 1 x 4-pin ATX 12V主板电源插槽 1 x DEBUG插槽 1 x 前面板音频接口 1 x 内部扬声器接口 1 x 系统面板接口
尺寸	215 x 170mm
